三轴全自动按键荷重曲线试验机
一、设备简介：
| 本机器适用于各种压力测试，可设定坐标，机器自动位移测试，并记录测试值。 利用Windowa@视窗中文书面设定，所有资料皆可储存（试验条件、荷重-行程曲线图、寿命曲线图、检查报表等等）。 |
二、设备主要参数：
|
型 号 KX-5030
测试荷重种类 5kgf
最小显示荷重 0.01gf
Z轴测试行程 80mm
Z轴显示行程 0.01mm
测试速度范围 10-300mm/min
X轴移动行程 500 mm
Y轴移动行程 300mm
传动机构 滚珠丝杆
驱动电机 松下电机（三轴）
外观尺寸 910W 850D 1580H
使用电源 AC110V或220V
XY轴（移动）规格:
驱动方式 伺服马达
移动方向 X：左，右Y：前，后
移动范围 0-500mm Y0-300mm
位移分辨率 0.01mm
位移精度 士0.02mm
移动速度范围 1-300mm/min
|
三、设备特点：
|
● 可任意输入X、Y轴坐标，机台自动移动位置测试；. ● 可输入最大测试行程及荷重，电脑自动控制及测试； ● 可设定荷重、当荷重值到达时，机器可作暂停或回转； ● 可设定行程、当行程值到达时，机器可作暂停或回转； ● 可直接测试并绘制每个行程点（0.01mm）与荷重之图形； ● 每一量测图形皆可由十字游标追踪轨迹，判别对应之荷重及行程值，最小解析0.01mm； ● 可列印及储存图形（荷重-行程曲线图、寿命曲线图、检查报表）； ● 测试资料储存与硬碟（每一笔资料皆可储存，不限次数）； ● 测试条件皆由电脑书面设定（含测试荷重、行程、速度、次数、暂停时间等等）； ● 检验报表抬头内容可随时修改（中英文）皆可； ● 检验报表可传档至Excel做编辑或透过网路直接输出； |
四、软件操作界面：

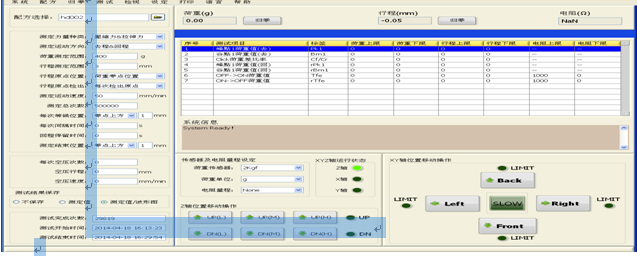

开启软件包后主操作平台界面图

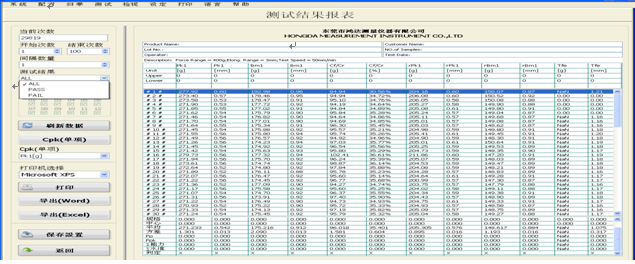

自动生成的文字报表界面
五、细节配置图：
荷重感测器容量：5kg 1PCS 专用高精度学习摇杆 1套
专用测试平台 如下图
